用于測量各種勻質板狀絕熱保溫材料及非良導熱材料的導熱系數。測定儀采用微機自動控制系統，具有實驗過程自動控制、自動完成數據采集和生成報表等優點，智能化程度高。是目前國內開展此類檢測項目的理想選擇。
二、?檢測項目
用于測量各種勻質板狀絕熱保溫材料及非良導熱材料的導熱系數。
三、?產品原理
在穩態條件下，防護熱板裝置的中心計量區域內，在具有平行表面的均勻板狀試件中，建立類似于以兩個平行勻溫平板為界的無限大平板中存在的一維恒定熱流。
四、?執行標準
GB/T10294-2008《絕熱材料穩態熱阻及有關特性的測定 防護熱板法》
GB/T 3399-1982《塑料導熱系數試驗方法 護熱平板法》
五、?產品參數
| 型號： | LSDDR-1530 |
| 外型尺寸(長x寬x高) | 1020x650x1480(mm) |
| 試件規格 | (計量)150×150(mm)-(防護)300×300(mm) |
| 試件厚度 | 按國家標準 ?≤37.5(mm)，裝夾厚度≤50(mm) |
| 導熱系數測定范圍 | 0.0100~2.0000W/(m.k) |
| 冷板溫度 | 3℃~90℃ |
| 熱板溫度 | ≤120℃ |
| 測試準確度 | ≤±2％ |
| 測試重復性 | ≤±1％ |
| 配帶動力 | 3Kw ?220V |
六、?測試裝置結構
采用雙試件防護熱板法(GB10294-2008),由微機自動控制系統、計量加熱單元、冷板單元、防護單元、外防護單元、測量系統、壓緊系統、制冷機構等組成。
- 微機自動控制系統
計算機輸出信號經I/O和D/A轉換控制相應執行元件，實現控溫、計算、溫度采集、打印測試報告、顯示過程曲線等功能。人機對話窗口顯示各面溫度值，并具備自診斷功能。
- 計量加熱單元
采用鋁板板作為加熱面板，因其具有高導熱性能，使加熱板面溫度更均勻、熱慣性小，這樣使測量結果更精確。
- 冷板單元
采用恒溫水箱控制兩個冷板的溫度，冷板溫度可設定，微機自動控制，有利于控制兩側的溫差趨于相同。
- 防護單元
采用與計量加熱單元相同的面板材料，精確控制隔縫兩側的溫差，降低測試誤差。
- 外防護單元
采用軟木制成的防護套作為外防護單元，使實驗環境條件更穩定，有利于提高測試精度。
- 測量系統
采用穩定性更高的美國達拉斯18B20數字式溫度傳感器和高精度直流功率傳感器，使數據采集結果更準確。
- 壓緊系統
采用氣動技術，利用氣缸自動壓緊試件，無需人工調整壓緊力，使試件裝夾十分方便。
- 制冷機構
能夠?qū)崿F(xiàn)迅速降低冷板溫度和試件測定平均溫度低于室溫的檢測，使檢測范圍更大且不受環境溫度影響。
七、?操作說明
- 手動操作
接通電源，按下控制柜上“電源”按鈕，電源指示燈亮,點動“左開”、“左關”、“右開”、“右關”按鈕即可打開或關閉試件裝夾裝置，以便實驗人員安裝和拆卸試件。
- 微機操作系統
- 連接好微機系統，接通電源，啟動電腦進入WinXP操作系統，雙擊“導熱系數”圖標進入自動控制系統。

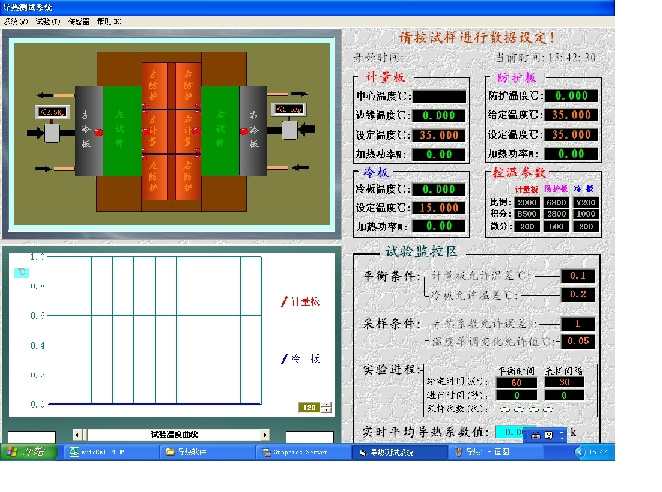

- 點擊“退出”按鈕退出操作系統，點擊“測試”按鈕進入主畫面（見圖二）。
（圖二）

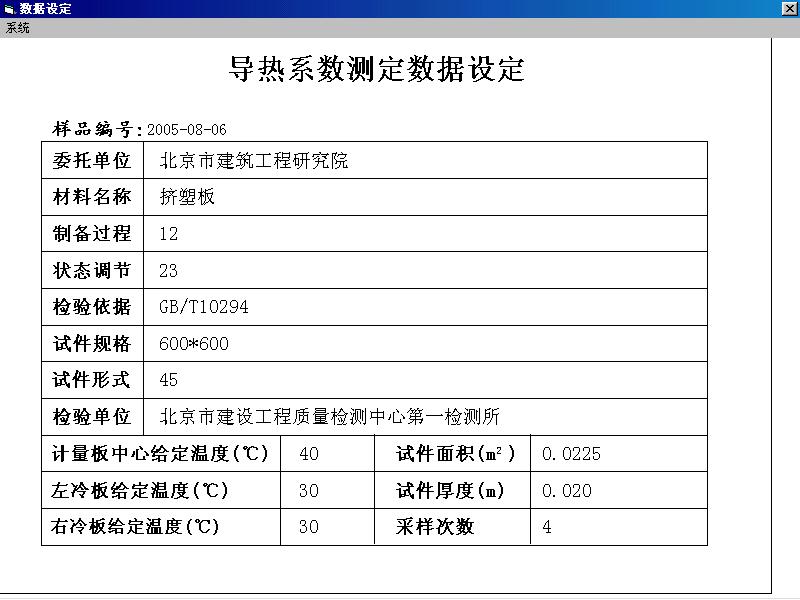

- 點擊“試驗”菜單下“數據設定”即可進行數據設定（見圖三、圖四）。
（圖三）
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? （圖四）
- 點擊數據設定窗口中“系統”菜單下退出“退出”回到主畫面。

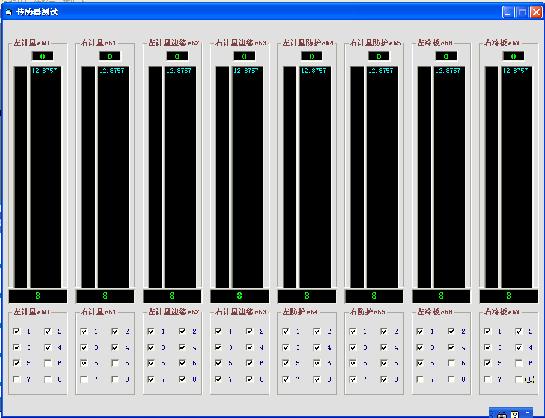

- 點擊主菜單“溫度傳感器檢測”可監控傳感器是否正常：

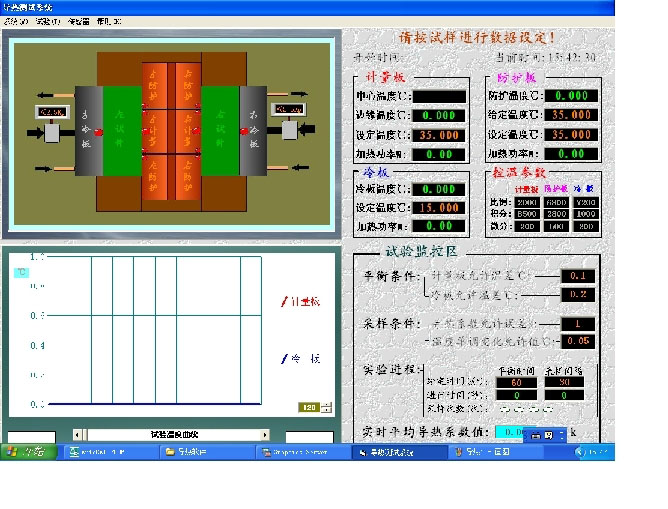

- 點擊“試驗”菜單下“開始”即進入實驗狀態（見圖五）。
??????????????????????????（圖五）
- 點擊“系統”菜單下“調試”即打開調試界面（見圖六、圖七）。
（圖六）
（圖七）
- 如果冷板給定溫度≥（環境溫度+10）℃則需按下水制冷“停止”按鈕，其余項目原則上按出廠時設定不變，如有變動以服務人員現場調試為準。

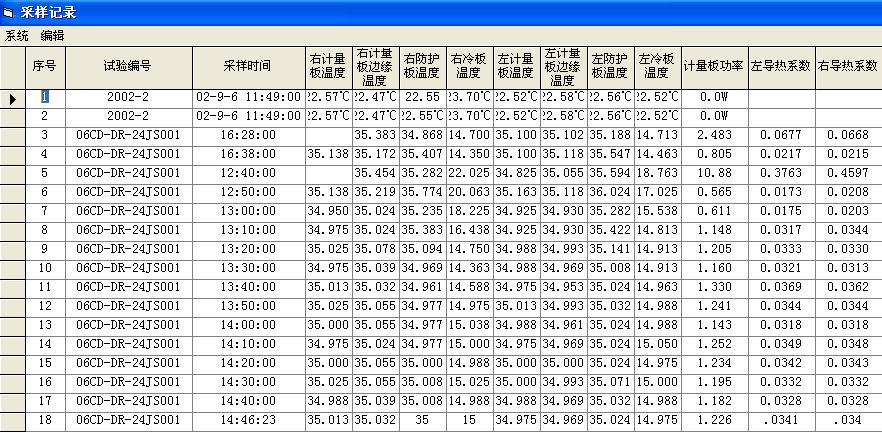

- 點擊主畫面“試驗”菜單下“采樣記錄”即可進入測試記錄畫面（見圖八）。
圖八
在測試記錄畫面里可以查看整個實驗過程中的各實驗數據，也可刪除歷史數據。

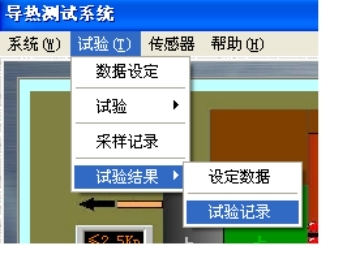

- 點擊主畫面“試驗”菜單下“試驗結果”下“試驗記錄”即可進入測試記錄畫面（見圖九、圖十）。
（圖九）

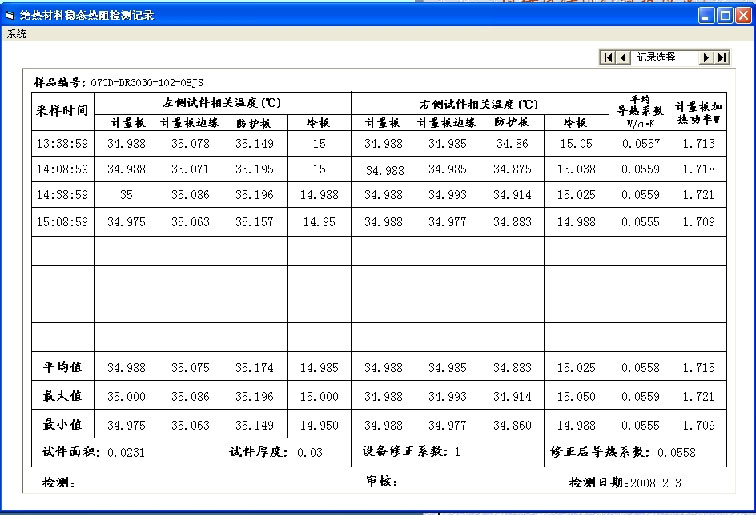

測試記錄畫面中點擊“記錄選擇”，可以選擇各次實驗原始記錄，最后一個記錄為最后一次實驗原始記錄。按下畫面中“系統”菜單下“打印”即可打印出所選原始記錄。
（圖十）
- 實驗自動結束，如在實驗過程中停止實驗則點擊主畫面中“試驗”菜單下“結束”即退出實驗狀態（見圖五）。
- 點擊主畫面中“系統”菜單下“退出”即退出主畫面。
- 取出試件后斷開電源結束實驗。
- 整理實驗報告。
八、?注意事項
- 實驗后應特別注意清潔和防銹維護；
- 設備安裝調試后，操作者應經常檢查控制箱的接地保護是否正常；
- 環境及設備應保持總體清潔,環境溫度保持在18-25 ℃,相對濕度<50%；
- 應保持水箱防凍液或水清潔、并定期換防凍液或水；
- 定期核對功率傳感器；
6．整機長時間停用時，應撥去總電源插頭，并注意防銹、防塵。
九、?產品配置
| 序號 | 名稱 | 規格/型號及用途 | 數量 | 產地 |
| 1 | 控制柜體 | 設備整機 | 1臺 | 本公司 |
| 2 | 制冷機構 | 1/3P、水箱控溫用 | 1套 | 意大利阿斯帕拉 |
| 3 | 數據采集器 | 數據采集及控制 | 1套 | 北京雙諾 |
| 4 | 計量加熱單元 | 實現計量溫場 | 2套 | 本公司 |
| 5 | 防護單元 | 實現防護溫場 | 2套 | 本公司 |
| 6 | 外防護單元 | 熱板的側向溫場保護 | 1套 | 本公司 |
| 7 | 加熱片 | 薄膜式、加熱用 | 1套 | 本公司 |
| 8 | 冷板單元 | 鋁板、實現冷面溫場 | 2套 | 本公司 |
| 9 | 壓緊系統 | 用于試件的夾緊 | 2套 | 本公司 |
| 10 | 氣動元件 | 用于控制試件的夾緊力 | 2套 | 臺灣亞德克 |
| 11 | 水箱 | 用于冷板溫度的控制 | 1套 | 本公司 |
| 12 | 循環泵 | RS25-6、冷板水路循環 | 1套 | 威樂 |
| 13 | 溫度傳感器 | DALAS18B20(數字式) | 52點 | 美國 |
| 14 | 模塊 | 溫度采集 | 1件 | 本公司 |
| 15 | 微機系統 | 數據采集及自動控制 | 1套 | 品牌 |
| 16 | 氣泵 | 提供氣源 | 1套 | 上海杰豹靜音 |
| 17 | 計量電源 | 用于計量加熱單元控溫 | 1套 | 上海復旦 |
| 18 | 防護電源 | 用于防護單元控溫 | 1套 | 杭州西子 |
| 19 | 交流調壓模塊 | 用于水箱控溫 | 1套 | 杭州西子 |
| 20 | 計量功率傳感器 | 1906B、計量功率測量 | 1套 | 維博 |
]]>
主要技術指標：
1、導熱系數范圍：0.0010～2.000W/mk；
2、測試精度：±3％；
3、試樣尺寸：單試件200×200×(10-50)mm；平面度： < 0.05 mm.
4、熱面溫度范圍：室溫～100℃，溫度分辯率0.01℃；
5、冷面溫度范圍：0～90℃，溫度分辯率0.01℃；
6、連接計算機控制自動測試，數據處理，并生成檢測報告；
7、冷熱板溫差：默認值20℃，用戶也可以自行設定，常用標準溫差: 20℃ 常用溫度差范圍15-25℃
8、電壓：220V，50HZ.
配置：含DRH-300單平板測試主機壹臺，軟件壹套，高精度恒溫水槽壹臺，品牌電腦壹臺。
?
?
]]>
